产品描述 Product Description
交流电流变送器是一种可以直接将被测主回路交流电流转换成按线性比例输出的DC4～20mA（通过250Ω 电阻转换DC 1～5V或通过500Ω电阻 转换DC1～10V）恒流环标准信号的测量仪器，交流电流变送器具有精度高、响应快、体积小、功耗小、频响宽、抗干扰、具有雷击波和突击波的保护能力等优点。

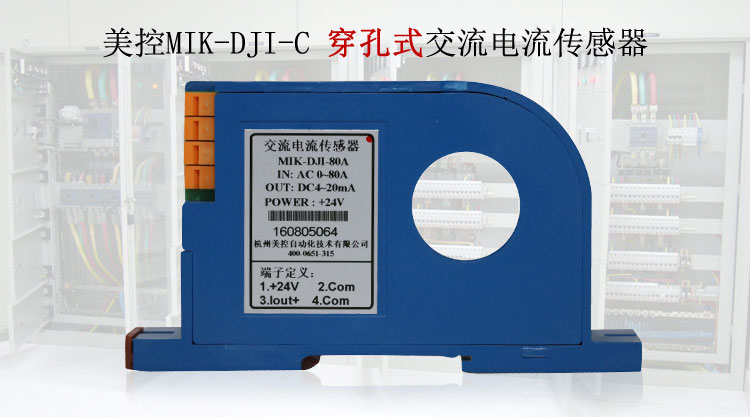

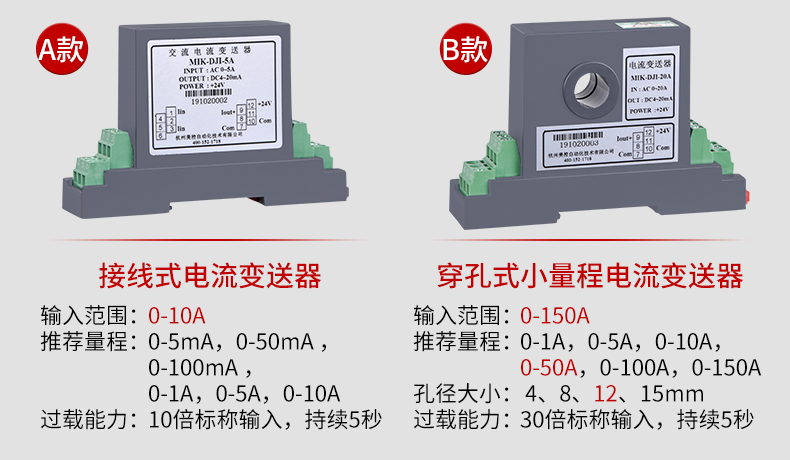

采用单匝穿孔穿芯式结构，将电流互感器和电流变送器两部分组合为一体化设计。
工业级0.5%精度
6大全面保护功能：输入过载保护、输出过流保护、长时间短路保护、工作电源过压保护、工作电源反接保护、瞬态浪涌电流TVS保护
特别适用发电机、电动机、低压配电柜、空调、风机等负载电流的智能监控系统
高可靠性、高稳定性

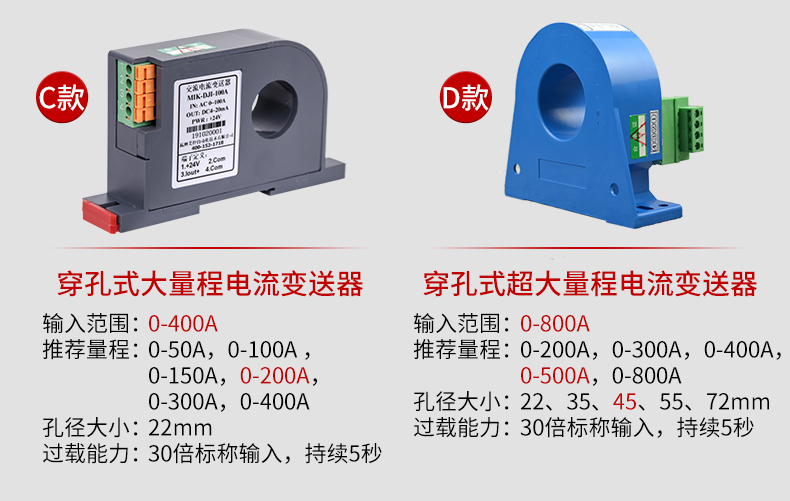

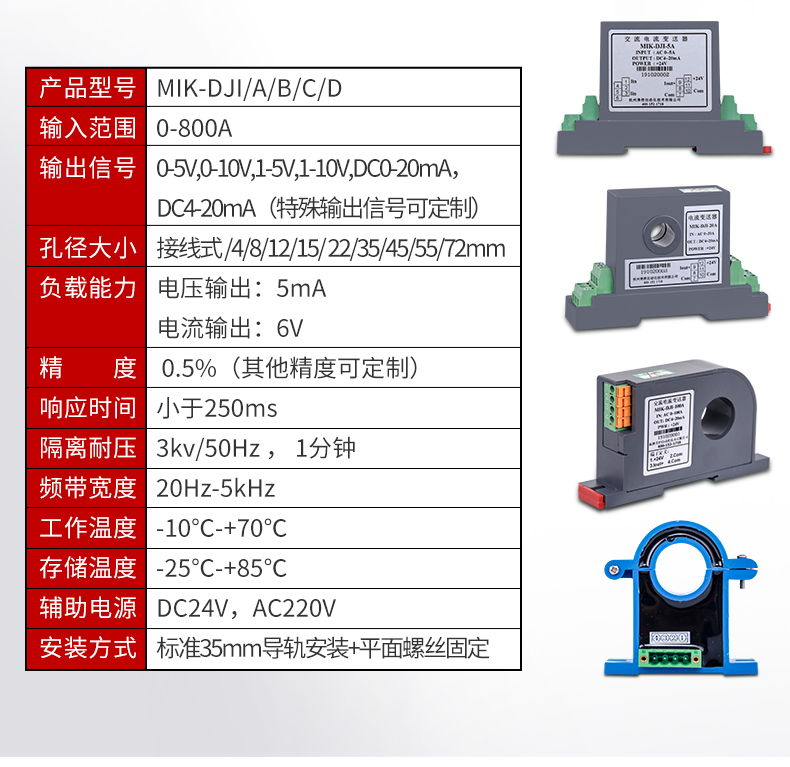

测量范围：0~400A
孔径大小：22mm
输出信号：DC4~20mA、DC0~20mA、0~10V、1~10V、0~5V、1~5V、0~1V、0~2V特殊可定制
负载能力：电压输出:5mA，电流输出:6V
精 度：0.5%（其他精度可定制）
相应时间：25ms
隔离耐压：3KV/50Hz，1Min
频带宽度：20~5KHz
工作温度：-10℃~+70℃
储存温度：-25℃~+85℃
辅助电源：DC12V、DC24V、AC110V、AC220V（可定制）
安装方式：标准35mm导轨，平面螺丝固定

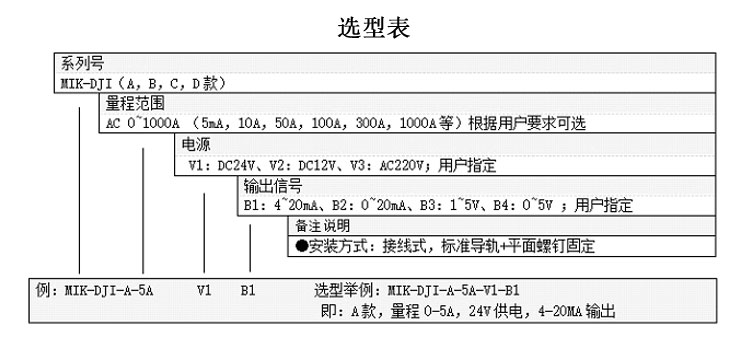

1、确定现场电流大小：0-5mA、0-10mA、0-20mA、1A、5A、10A、15A、20A、30A、50A、100A、
400A、1000A等均可选择
2、确认孔径大小：4、8、12、15、20、22、35、45、55、72mm等孔径可选择
（例如：10平线，选择适合孔径为8mm）
3、确定输出信号：0-5V、0-10V、1-5V、1-10V、4-20mA、0-20mA等
4、确定供电：DC12V、DC24V、AC110V、AC220V（默认24V供电，特殊可定制）
（直接220V供电容易造成波动，引起误差）
